发电机安装图解大全
正确的安装是减少机组故障发生的前提！

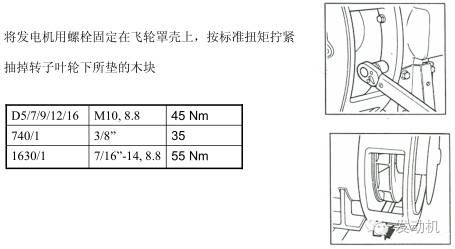

01发动机和电机的罩壳连接
电机基座装复发电机防护罩
拉出发电机内底座（VOLVO柴油机所带），拉出的长度以发电机能安装在底座上为宜，并使内底座延伸至发电机尾端以保护发电机。
应注意内外底盘下面安装减震垫的孔要对齐
将补偿垫块放在内底盘下，靠孔对齐，焊牢。
电机定位
1.拧松柴油机前端支脚螺栓，使得柴油机可被稍微吊高；
2.将发电机稍微吊高，拆除柴油机后端运输用支脚；
3.将横梁装在发电机脚上，螺栓不要最后拧紧（由组装厂加工横梁）；
4.放下发电机，使其坐落在底座上。
电机基座固定
用水平仪检查整个底盘是否平整，如有必要，可以加垫片来调整。
刮除所有需要电焊区域、电焊接地线接触区域的油漆，连好接地线。接地点应离焊接区越近越好，避免电流流过发动机。

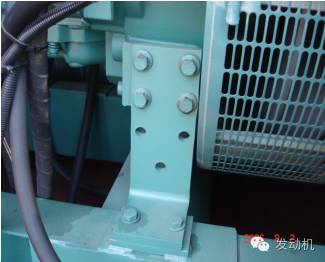

底盘固定
焊接内外底座结合处（两边）。
排齐发电机脚下的横梁，使其与底座垂直并不
露出底盘，焊牢。

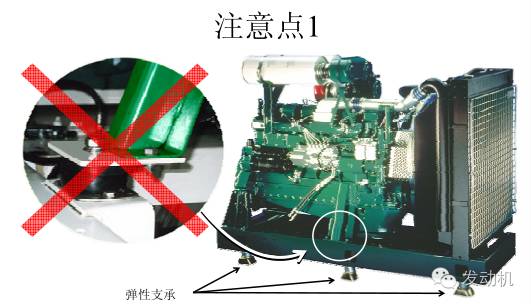

注意点：
拧紧发动机前端支脚的螺栓，将发电机拧紧在横梁上。
注：发动机后端支脚不要装复
为了便于以后检修，需要装上后支脚时，后支脚与发动机之间不可拧紧。

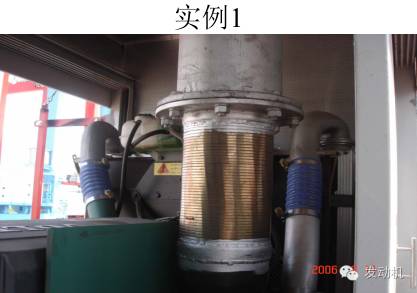

实例

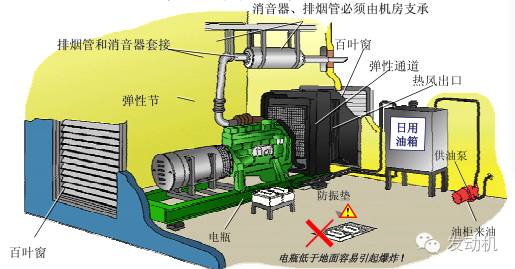

机组传统布置
机组固定
发电机在客户处若为固定式，可以采用固定安装。
采用固定式安装形式必须保证：
1.底盘安装基准面要水平
2.安装底盘和脚垫不允许丝毫变形，并有足够的刚度去平衡柴油机与驱动设备的重量。

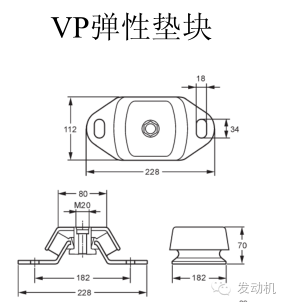

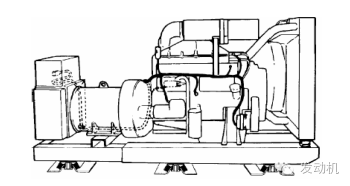

弹性垫块的布置
有时为了减少噪音和设备对地的振动，在底盘下可以安装弹性垫。它们的位置取决于设备的重量分布，通过计算而使它们均匀受力且均匀分布。

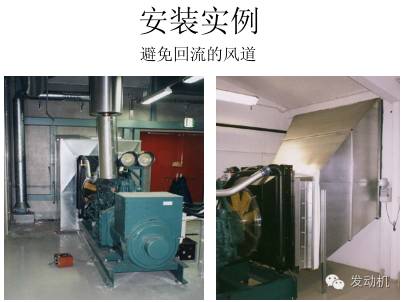

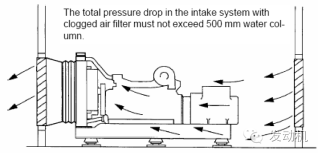

机组通风

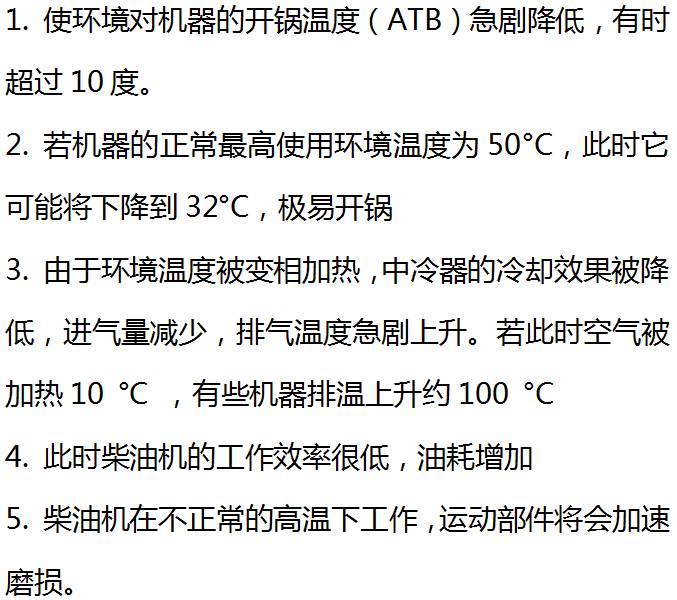

当柴油机与水箱安装在一个封闭的空间里时，
必须考虑足够的通风散热。

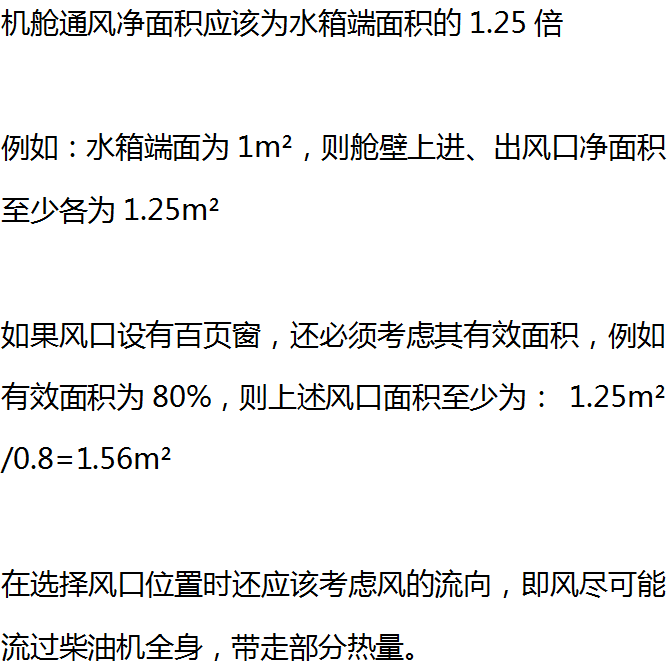

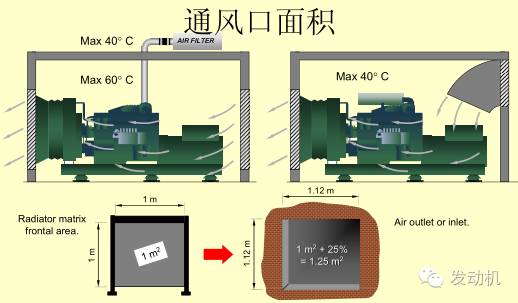

如何计算通风口面积

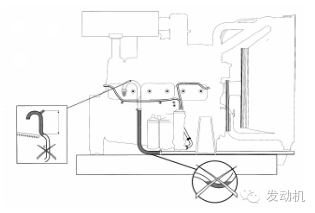

注意点
有些发电机运行一段时间后，机房或机舱往往油腻不堪，机器散热效果也下降；有时还会出现增压器滴油。
原因很简单：曲轴箱透气不理想
因此，必须将曲轴箱透气管引出机房。必须注意引出管要通畅，不可弯曲使得油污存积，导致透气不畅。

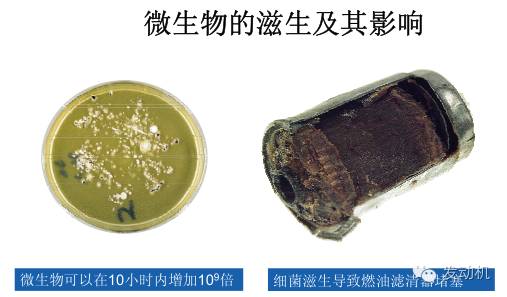

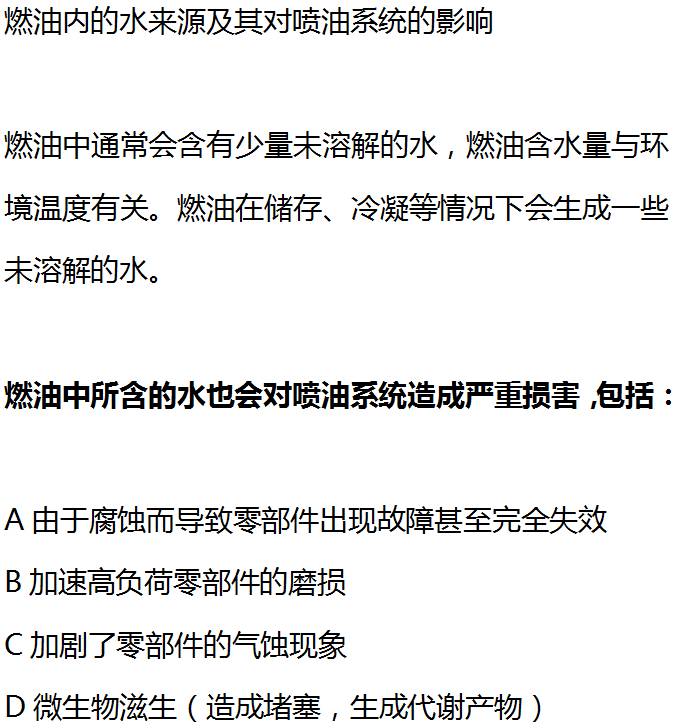

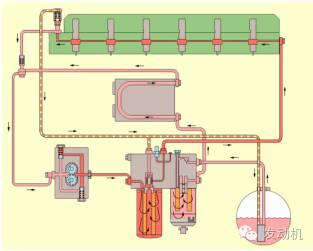

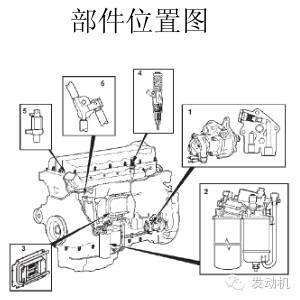

燃油供应系统
如果油箱高
目前的泵嘴技术还不能做到完整密封，在油压下存在一定的微漏。
对于所有的泵喷嘴类型电喷柴油机，如果使用高位柴油箱，要求在停机状态时彻底切断柴油进油管路。

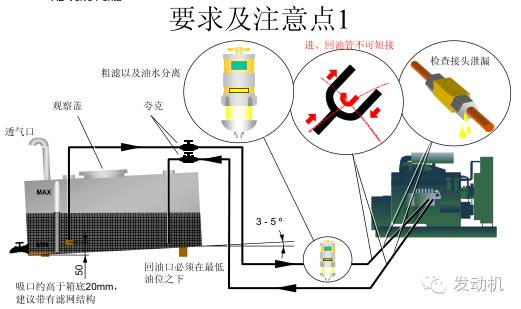

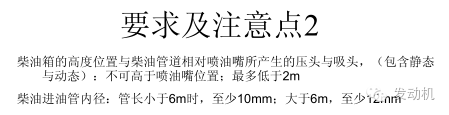

油箱基本要求
1.不锈钢合金或钢板制成，内部不得喷漆、有涂层或镀锌
2.在油箱内部有缓冲板，减小杂质、空气进入进油管的机会
3.顶部有透气管
4.加油口，油位指示
5.底部必须有排污排水口
6.加油口对地有电缆连接
柴油软管卡箍
02进气系统、排气系统
空气滤清器分类
根据使用环境的灰尘情况，空气滤清器一般分为三种等级，设备厂家必须选择相应合适的滤器。
轻度滤清器（灰尘浓度1-5mg/m³）
---------正常订货时，VP供应这类滤清器
1.温带国家的公路
2.洁净的工厂
中等滤清器（灰尘浓度5-20mg/m³）
--------订货时，请特别说明
1.温带和热带的非公路使用
2.一般工业应用
3.一般农业应用
重型滤清器（灰尘浓度20-100mg/m³）------VP目前还没有这类滤清器供应
1.非公路特大灰尘，如采石厂、挖泥等
2.沙漠、沙尘等
3.工业设备如碎石或伐木
4.特恶劣的农业机械工作环境

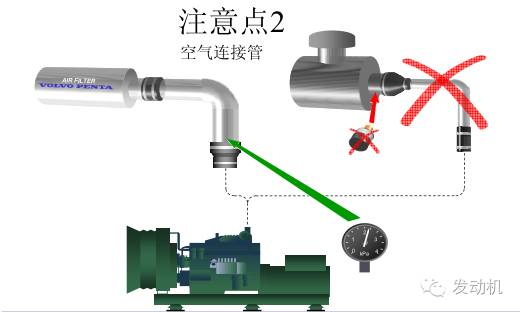

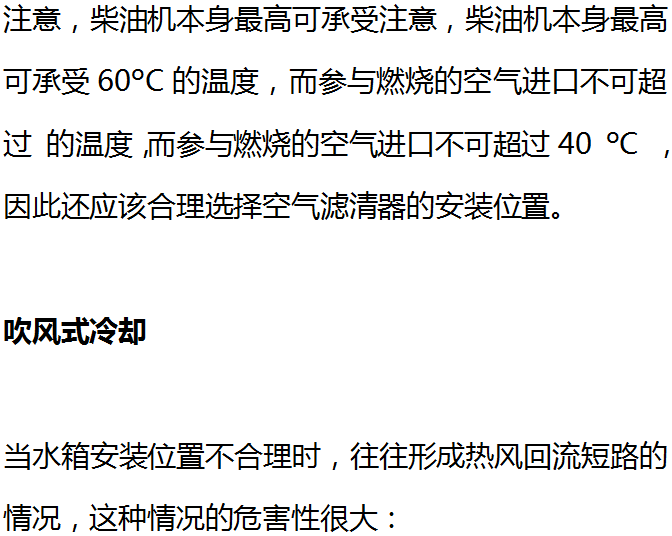

注意点
滤前进气口位置应该处于：
1、灰尘浓度小的位置
2、温度尽可能与环境温度接近
3、水无法进入
4、免受雨水
5、避免废气被吸入
进气口按压降最小原则设计，在进口处最低处应设计有放水口，避免有雨水等聚积

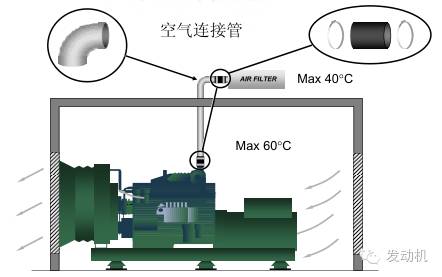

进气系统布置

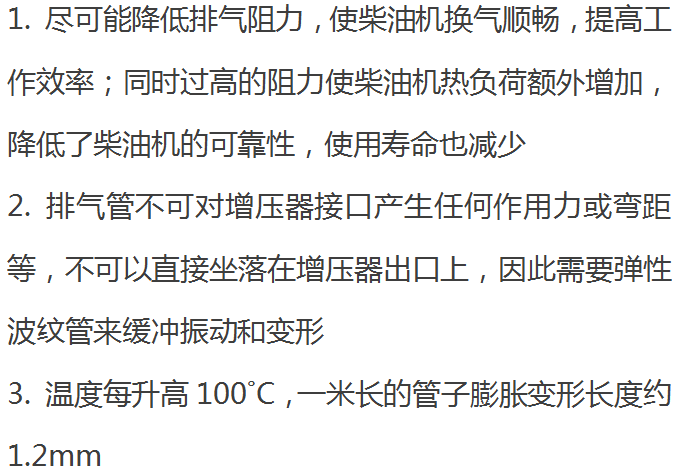

要求及要点

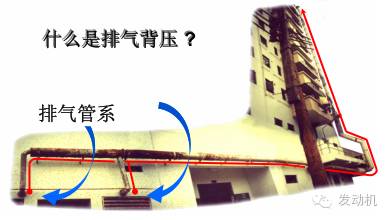

背压估算
排气管背压计算公式：
P---排气管所引起的背压，单位：kPa
L---排气管的当量总长，单位：m
Q---气体流量，单位：m³/s
D---管子内径，单位：m
T---气体温度，单位：°C
各弯头所引起的当量长度见表格
这一压力计算公式也适用于计算进气管的阻力
增大排气管直径能极有效地降低排气背压
由于增压器的构造原因，客户不能直接以其所带连接法兰的直径来决定排气管直径，而是应该先计算所需要的直径，然后由过渡喇叭口连接。

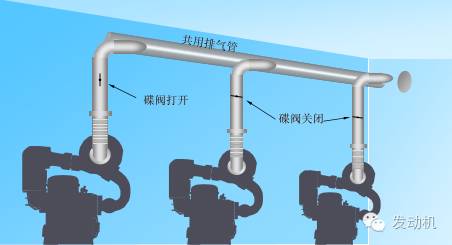

不推荐共管
膨胀节

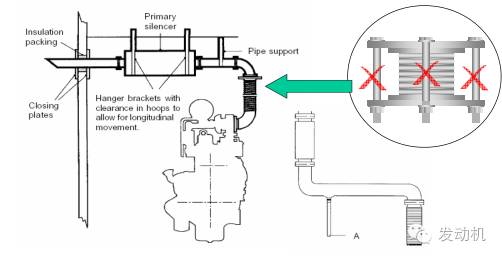

波纹管安装
弹性波纹管的功能：
1.消除排气管振动对柴油机的不利作用
2.补偿排气管热膨胀的作用力
3.补偿起动和停车时的侧向摆动
波纹管不可被扭曲、弯曲，或有轴向运动
波纹管安装长度应这样计算：
以40Kg的力拉升波纹管，得出长度L1，
以40Kg的力压缩波纹管，得出长度L2，
则安装长度为（L1+L2）/2

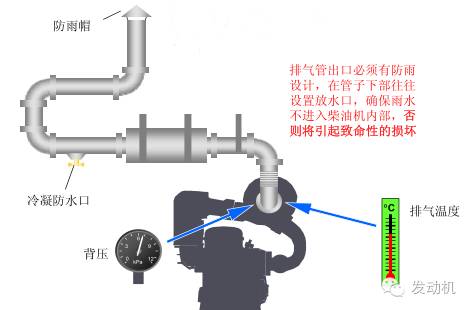

排气管布置

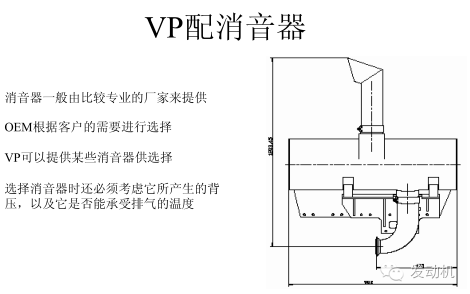

消音器
03 冷却、预热、润滑

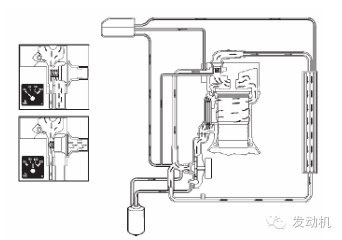

冷却系统

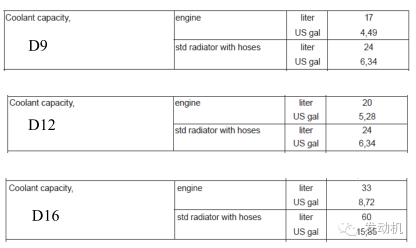

冷却水容量

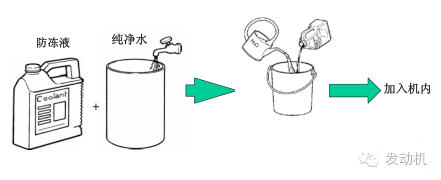

VOLVOPENTA防腐防冻液
COOLANT90与纯水（符合ASTMD4985）通常按1：1混合，可保证-40°C不结冰，具备较好的
防锈功能。更换周期为2年或5000小时。
冷却液的使用
冷却液在机器内部循环，带走机器的剩余热量，使柴油机保持在一个正常的工作温度上。用户在选择冷却液时必须考虑额外两个基本功能：
•冷却液具备足够的防腐蚀能力，保护机器内部水道和散热水箱结构，避免损坏和堵塞
•冷却液具备足够的防冻能力，避免结冰胀破发动机。

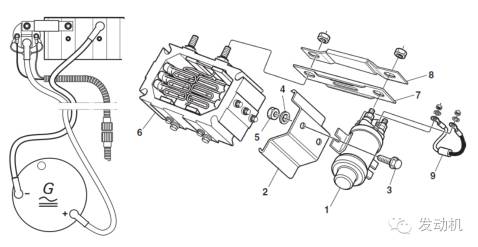

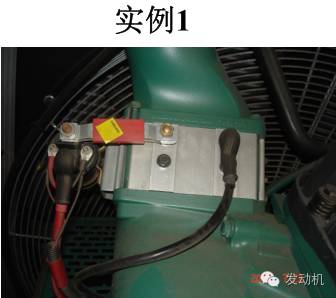

空气预热器

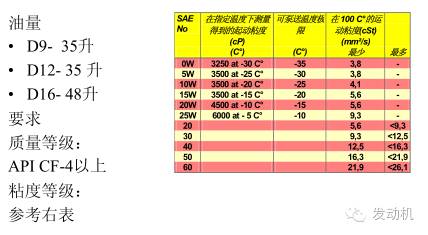

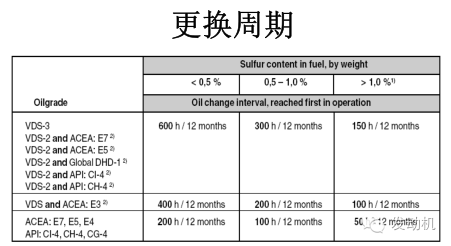

滑油系统

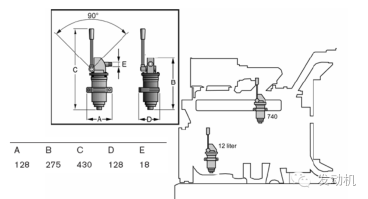

手动滑油泵
